今回ご紹介するのは、シガーソケット
内部にあるヒューズの交換方法です。
シガーソケットというのは穴に差し込むだけで電気の特定の電気を受け取ることが出来るパーツ。
こんなやつ↓
その先にはUSBコードをさす穴があり
簡単に充電ができる優れものですが…
携帯を充電しようと電源を入れても反応しない。
こんな場合には中のヒューズが
切れている可能性が高いです。
中のヒューズが切れる＝入れ替えないと使えない。
今回はそんなヒューズについて、1分ほどで出来る交換のやり方をお伝えしていきます。
✅交換後に確認する事項が知りたい
✅自分でも交換出来るようになりたい
シガーソケットのヒューズを交換するやりかた
それではさっそくシガーソケットのヒューズを
交換する手順について見ていきましょう。
中のガラス管ヒューズを取り外す
新しいガラス管ヒューズに替える
ヒューズを入れて逆の手順で組み付ける
問題がなければ完了
先端の取り外し部分を緩める
まず初めにソケット先端の取り外し部分を
緩める事から始めましょう。
緩める箇所は矢印の箇所。
反時計回りに回すことで緩める事ができるので、
そのまま回して外していきましょう。
中のガラス管ヒューズを取り外す
先端の取り外しが出来たら中のガラス
管ヒューズを外していきましょう。
ヒューズ自体は固定されてるわけではないので、
簡単に引き抜くことができます。

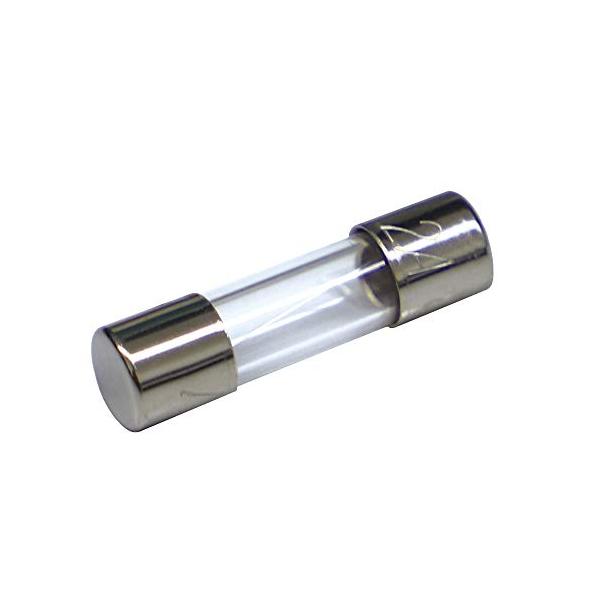

新しいガラス管ヒューズに替える
ヒューズが抜けたら新しいガラス管
ヒューズに取り替えましょう。
この時、ヒューズはどれでもいい訳でなく
必ず【ミニガラス管ヒューズ】を選びましょう。
ポチップヒューズを入れて逆の手順で組み付ける
交換用が準備出来たら、ヒューズを入れて
逆の手順で組み付けていきましょう。
中にばねが入っている事を確認して
②キャップ
⓷の順で組み付けます。
ちなみに②⓷に関しては
②のキャップ内側から⓷を差し込んだ状態で組み付けます。
問題がなければ完了
組付け後に問題がなければ作業は完了となります。
組付け事態もヒューズを差し替えるだけなので、1分程度あれば完了します。
交換後は動作確認も忘れずに
ここまでが中のヒューズ交換～組付けまでのやり方です。
この後は動作確認も忘れずにやっておきましょう。
実際にシガーに挿して動作を確認
先端の戻りを確認
まずは先端の戻りを確認しましょう。
シガーソケットの仕組みは
・離すと電気が遮断される仕組み
なので、押し込んで離した時にきちんと
戻るかどうかを確認しましょう。
実際にシガーに挿して動作を確認
戻りの確認が出来たら実際にシガーに
挿して動作を確認してみましょう。
例えば今回のソケットであれば
②ソケットにコードを差し込む
⓷ ACC電源を入れる
④スマホの充電をする
上記の工程ができれば動作確認は完了となります。
このように、交換後は動作確認までやって
おけば後から再度やり直す手間を省けます。
記事のまとめ
以上、シガーソケット内部のヒューズ交換のやり方と手順を解説しました。
今回の記事のおさらいです。
中のガラス管ヒューズを取り外す
新しいガラス管ヒューズに替える
ヒューズを入れて逆の手順で組み付ける
問題がなければ完了
実際にシガーに挿して動作を確認
手順通りにやればシガーソケットのヒューズ交換は簡単なので、交換が必要になった際には参考にしてみましょう。
