今回ご紹介するのは、電源分岐ターミナル(2830)とスイッチを組み合わせた電装品作動のやり方です。

電源分岐ターミナル(2830)はエーモンから
出てるパーツの一つで、主に電源分岐に役立つパーツ。

電装品と組み合わせれば最大で4つまで分岐して繋げる事ができますが…

点灯はあくまで電源に合わせたもの。

たとえば

〇〇の時には点灯させて○○の時に消灯させる仕組みを作りたいな。

こんな場合には使えません。

仮に電源に合わせて点灯はできても、
逆に任意で切り替えて使う事はできません。

そこでおすすめしたいのがスイッチを組み合わせてつなぐことです。

本来であれば任意の切り替えはできませんが…

・スイッチ
・電源分岐ターミナル
・LED

3つを組み合わせる事で任意の切り替えが可能となります。

この記事では、『任意で切り替えて電装品を作動させたい。』こんな方向けに作業の流れ(手順)をお伝えしていきます。

電源分岐ターミナル(2830)とLEDの繋げ方

それではさっそく電源分岐ターミナル
(2830)
とLEDの繋げ方を見ていきましょう。

隙間に配線を通す
ロックピンのロックを解除して配線を差し込む
差し込んだ配線をロックする
1~4に配線を繋げる
マイナス側の配線を繋げる

隙間に配線を通す

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-80-2.png

まず隙間に配線を通していきましょう。

隙間は矢印の位置。個数ごとに配線を固定する
ための隙間があるのでそれぞれ入れていきましょう。

ロックピンのロックを解除して配線を差し込む

画像に alt 属性が指定されていません。ファイル名: %E3%81%9D%E3%81%AE%E3%81%BE%E3%81%BE%E3%81%A0%E3%81%A8%E5%9B%BA%E5%AE%9A%E3%81%8C%E3%81%A7%E3%81%8D%E3%81%AA%E3%81%84-1.png

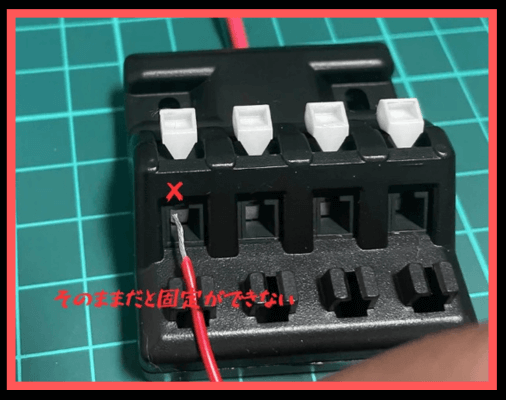

隙間に入れる事が出来たら配線を差し込む訳ですが…

ここで注意しておきたいのが
そのままだと固定ができない事。

差し込み口がロック状態になっているので…

差し込む場合には一緒にロックを解除する必要があります。

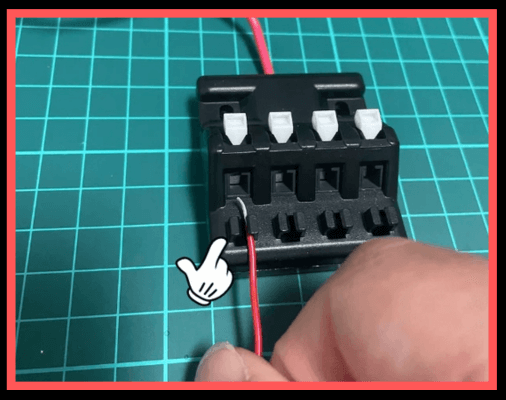

ロック解除の方法は簡単で、ロックピン(白)
を指で押し込んで解除するだけ。

差し込んだ配線をロックする

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-5-1.png

ロックピン(白)を離すとロックされる仕組みなので…

ロックしたい場合は配線を差し込んだ
状態でピンを離すだけです。

1~4にLEDの配線を繋げる

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-6-1.png

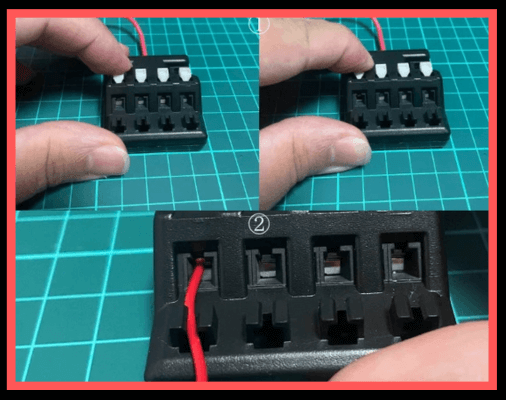

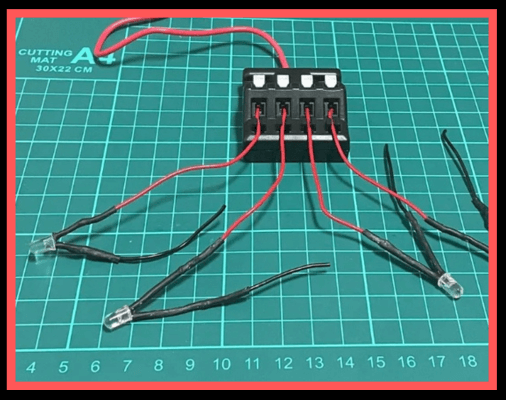

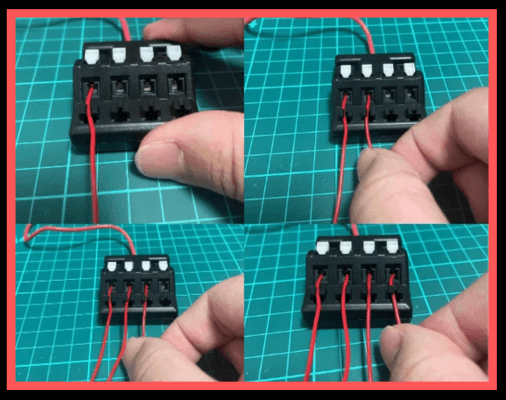

1~4に配線を繋げていきましょう。

①ロックピン(白)を押し込んでロックを解除する
②押し込んだまま配線を差し込む
③ピンを離してロックする

1~4までつなげる事が出来たら完了となります。

マイナス側の配線を繋げる

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-9-1-1.png

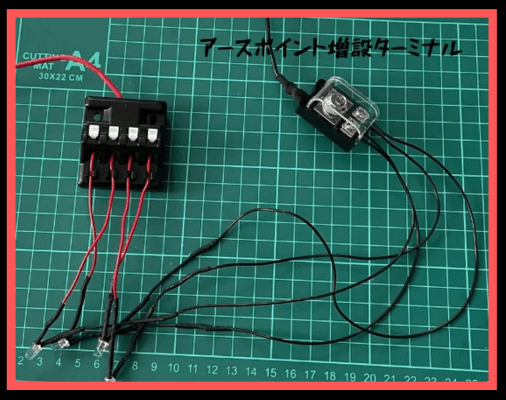

プラス側が出来たらマイナス側も繋げていきましょう。

マイナス側はそれぞれ個別でアースに落とすのが一般的ですが…

画像に alt 属性が指定されていません。ファイル名: %E3%82%A2%E3%83%BC%E3%82%B9%E3%83%9D%E3%82%A4%E3%83%B3%E3%83%88%E5%A2%97%E8%A8%AD%E3%82%BF%E3%83%BC%E3%83%9F%E3%83%8A%E3%83%AB-1.png

・いちいちアースに落とすのが面倒
・どうせならまとめてつなげたい

こんな方には【アースポイント増設ターミナル】を活用するのがおすすめです。

名前の通りアースを増やす場合におすすめな商品。大元のマイナスをアースに落すことで最大で8つまで分岐して使う事ができます。

スイッチ用の配線を作る

電源分岐ターミナルとLEDを繋げる事が出来たら、連動させる為のスイッチ用配線を作っていきましょう。

必要なものを準備する

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-47-2.png

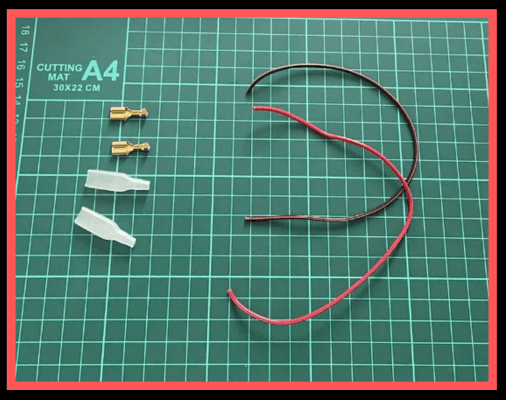

使うものは

配線が2本。平型端子×2。

平型端子には

・110型
・187型
・250型

3つがありますが今回は250型を使います。

平型端子を配線にかしめる

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-49-2.png

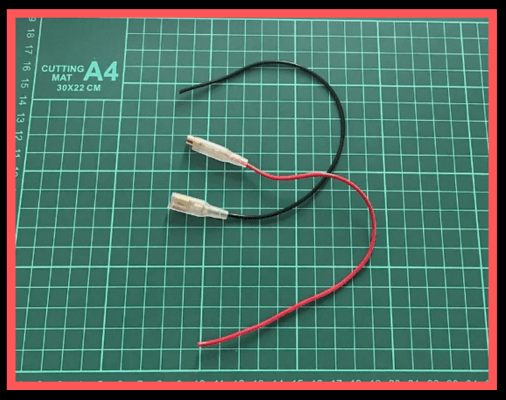

準備が出来たら平型端子を配線にかしめていきましょう。

配線の被覆を剥いた状態で平型端子を
セットしてかしめるだけ。

平型端子の詳しいかしめのやり方については以下記事でまとめているので参考にしてみてください。

初心者でも簡単な平型端子のかしめかた【手順を覚えて作業に役立てよう】
この記事では平型端子をかしめるやり方をまとめています。平型端子=適当につなげると接触不良や抜ける原因にもなりかねないので、今回まとめている注意点とともに正しいかしめ方を知ってこれからのカスタムに役立ててみてください。

スイッチに平型端子をつないでいく

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-54-1.png

かしめた平型端子をスイッチに
つないでいきましょう。

今回使うスイッチはエーモンの【トグルスイッチ3204】。

2極タイプのON/OFFスイッチです。

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-55-2.png

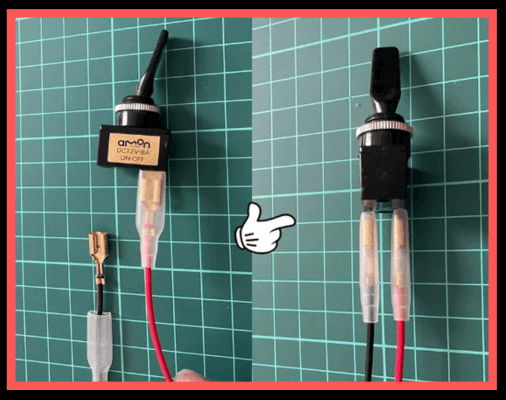

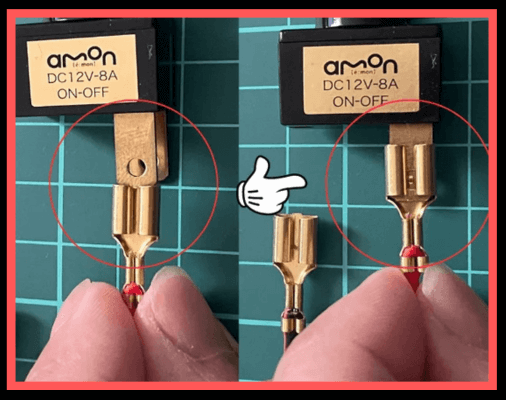

つなぎ方は簡単で、スイッチ側の
端子に平型端子を差し込むだけ。

カチッと音がするまで差し込めばOKです。

スイッチに合わせてスリーブをつけて完了

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-56-2.png

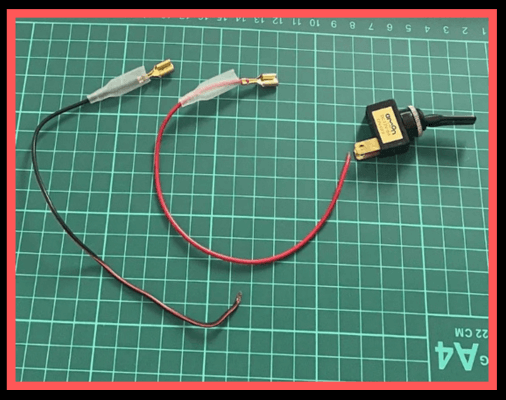

あとは同じように反対側も差し込む。

差し込んだ後にスリーブをかければ平型端子をスイッチに取り付ける一連の流れは完了です。

今回は平型端子を電装品に取り付けるのが
メインなのでスリーブは後からつけれますが…

実際に作業で使う場合は反対側にギボシ端子や接続コネクターなど。別の補助パーツを取り付ける事もあるので先にスリーブ→補助パーツをつなげるということを覚えておきましょう。

電源分岐ターミナル×スイッチを組み合わせる

2つの工程が出来たら後は組み
合わせてつなげるだけです。

電源分岐ターミナルとスイッチを繋げる

画像に alt 属性が指定されていません。ファイル名: %E3%82%A2%E3%83%BC%E3%82%B9%E3%83%9D%E3%82%A4%E3%83%B3%E3%83%88%E5%A2%97%E8%A8%AD%E3%82%BF%E3%83%BC%E3%83%9F%E3%83%8A%E3%83%AB-3-1.png

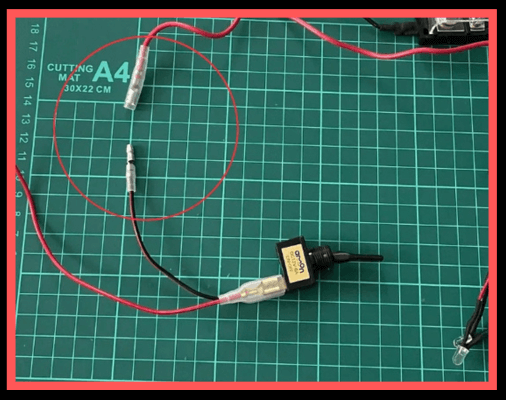

電源分岐ターミナルとスイッチを繋げていきましょう。

・片方を電源分岐ターミナルとつなげる
・もう片方を電源とつなげる

電源分岐ターミナルとつなげる場合はギボシ
端子を使ってオスとメスでつなげましょう。

これって配線の太さ違うけど大丈夫なの?

ギボシ端子は0.5~2sqまで対応だから範囲内であれば取り付けても問題ないね。

ただギボシ端子も平型端子同様にかしめる工程が必要になりますが、事前にかしめるやり方を覚えておけば問題はありません。

【初心者でもできる】ギボシ端子のかしめ方と失敗しない為に出来る事
『やり方がわからない』『失敗するのが怖い』こんな理由から、ギボシ端子のかしめ作業を自分でやるのを躊躇するという方も中にはいるでしょう。ですが今回のように正しいやり方を知っておく事で、失敗のリスクを無くすだけでなく5分程度で簡単に作業が出来るようになります。

ちなみにスイッチのもう片方は電源につなげるだけです。

LEDの点灯確認をする

画像に alt 属性が指定されていません。ファイル名: %E3%82%A2%E3%83%BC%E3%82%B9%E3%83%9D%E3%82%A4%E3%83%B3%E3%83%88%E5%A2%97%E8%A8%AD%E3%82%BF%E3%83%BC%E3%83%9F%E3%83%8A%E3%83%AB-4-1.png

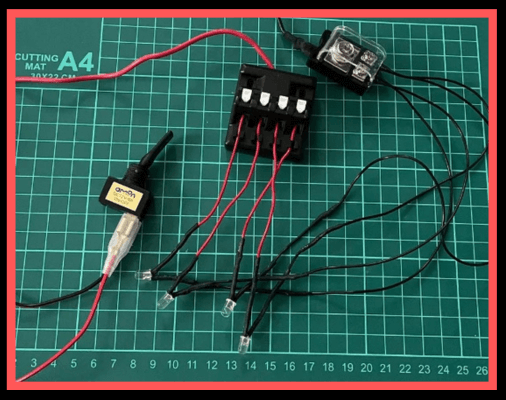

あとはLEDの点灯確認をするだけです。

スイッチOFFの状態では電源を繋げても点灯する事はありません。

画像に alt 属性が指定されていません。ファイル名: %E3%82%A2%E3%83%BC%E3%82%B9%E3%83%9D%E3%82%A4%E3%83%B3%E3%83%88%E5%A2%97%E8%A8%AD%E3%82%BF%E3%83%BC%E3%83%9F%E3%83%8A%E3%83%AB-5-1.png

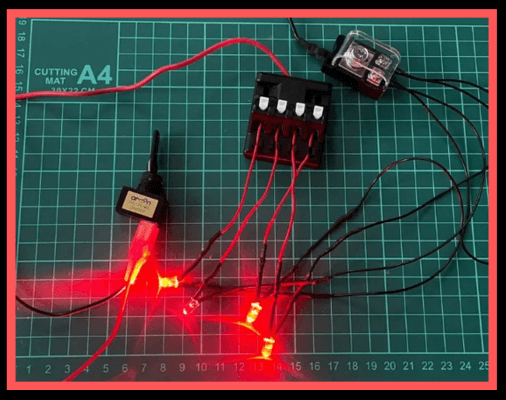

逆にスイッチをONにすると点灯する仕組みになります。

・スイッチOFFで電装品は消灯
・スイッチONで電装品が点灯

どちらも確認した上で問題がなければ完了となります。

正しい手順と作業のやり方を覚えてこれからに活かそう

以上、電源分岐ターミナル(2830)×スイッチを組み合わせた電装品作動のやり方についてお伝えしました。

今回の記事のおさらい。

電源分岐ターミナル(2830)とLEDの繋げ方
隙間に配線を通す
ロックピンのロックを解除して配線を差し込む
差し込んだ配線をロックする
1~4にLEDの配線を繋げる
マイナス側の配線を繋げる
スイッチ用の配線を作る
必要なものを準備する
平型端子を配線にかしめる
スイッチに平型端子をつないでいく
スイッチに合わせてスリーブをつけて完了
電源分岐ターミナル×スイッチを組み合わせる
電源分岐ターミナルとスイッチを繋げる
LEDの点灯確認をする

電源分岐ターミナルとスイッチを使う事で任意で電装品の切り替えとして役立てる事ができるので、作業に応じて使い分けてみましょう。
