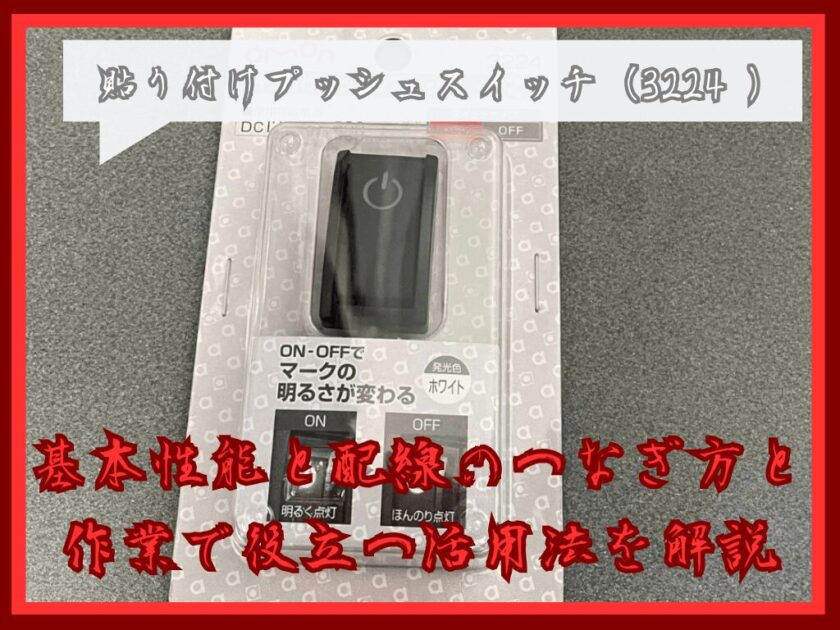

【初心者向け】貼り付けプッシュスイッチ(3224)の基本性能と使い道

貼り付けプッシュスイッチ
この記事は約6分で読めます。

今回お伝えするのは貼り付け
プッシュスイッチ(3224)について。

貼り付けプッシュスイッチ(3224)というのはエーモンから出ているスイッチの一つ。

こんなやつ↓

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2023-03-16T045441.820-1.png

一般的にはスイッチという事でカスタムに
役立てる事ができるパーツではありますが…

あまり詳しくないと

どういったスイッチなのか今いちよくわからない。

こんな方も中にはいる事でしょう。

そこでこの記事では、貼り付けプッシュスイッチ3224について仕組みや種類。活用法など詳しくお伝えしていきます。

記事でわかる事

✅貼り付けプッシュスイッチ3224の仕組み
✅貼り付けプッシュスイッチの種類
✅貼り付けプッシュスイッチ3224の使い道
✅使う場合の注意点
スポンサーリンク
スポンサーリンク

貼り付けプッシュスイッチ3224はON/OFF機能を持ったスイッチ

貼り付けプッシュスイッチ(3224)は
ON/OFF機能を持ったスイッチの一つです。

仕組みとしては

・スイッチを押し込むとON
・スイッチのマイナスを繋げるとLEDが点灯
・もう一度押すと解除されてOFF

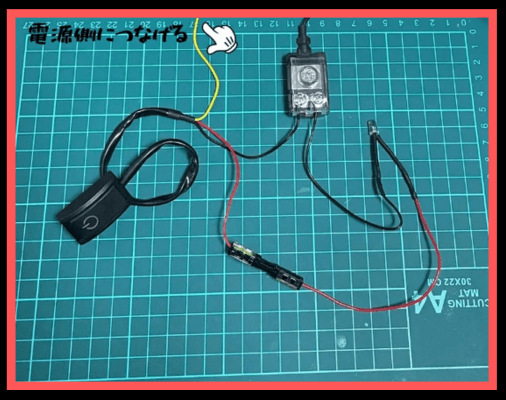

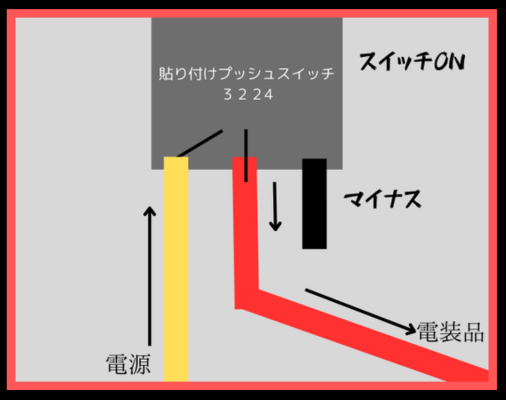

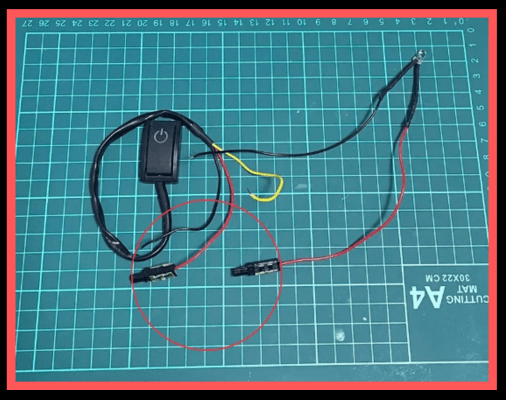

スイッチを押し込むとON

画像に alt 属性が指定されていません。ファイル名: %E8%B2%BC%E3%82%8A%E4%BB%98%E3%81%91%E3%83%97%E3%83%83%E3%82%B7%E3%83%A5%E3%82%B9%E3%82%A4%E3%83%83%E3%83%81%EF%BC%93%EF%BC%92%EF%BC%92%EF%BC%93-3-1.png

まずスイッチを押し込むと黄色配線に電気が流れます。

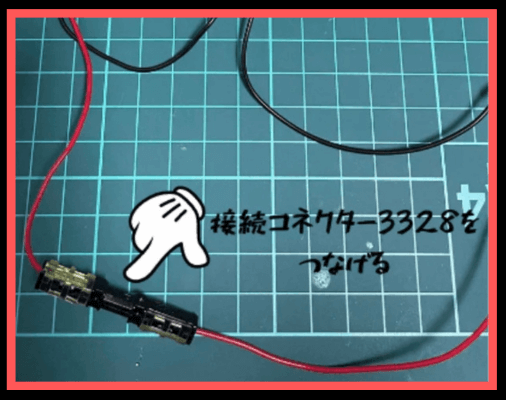

電気が流れると接点が繋がり隣の赤配線
電装品用の配線に電気が流れます。

電装品に電気が流れる=電装品が作動する流れです。

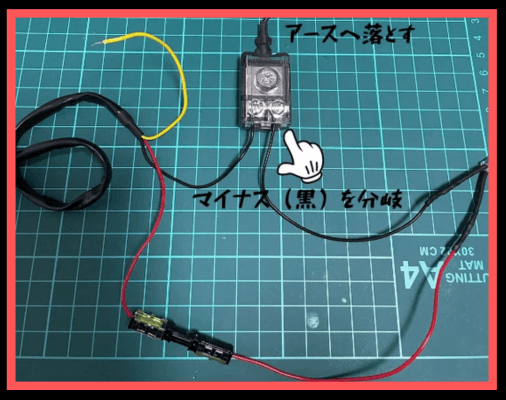

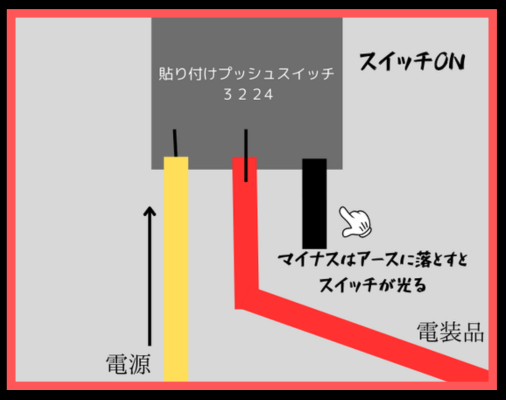

スイッチのマイナスを繋げるとLEDが点灯

画像に alt 属性が指定されていません。ファイル名: %E8%B2%BC%E3%82%8A%E4%BB%98%E3%81%91%E3%83%97%E3%83%83%E3%82%B7%E3%83%A5%E3%82%B9%E3%82%A4%E3%83%83%E3%83%81%EF%BC%93%EF%BC%92%EF%BC%92%EF%BC%93-5-1.png

この時黒色の配線はマイナスになっていますが…

・繋げないと内蔵LEDは点灯しない
・繋げると内蔵LEDが点灯

黒配線の有無によって光らせる事もできます。

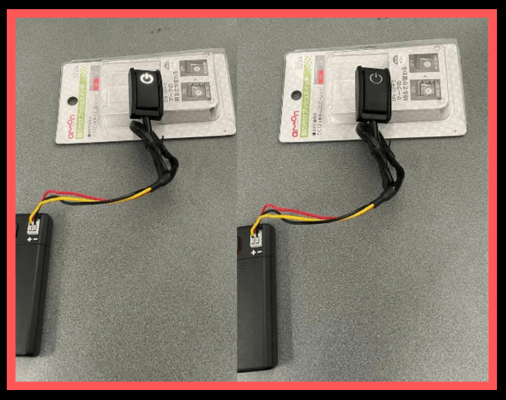

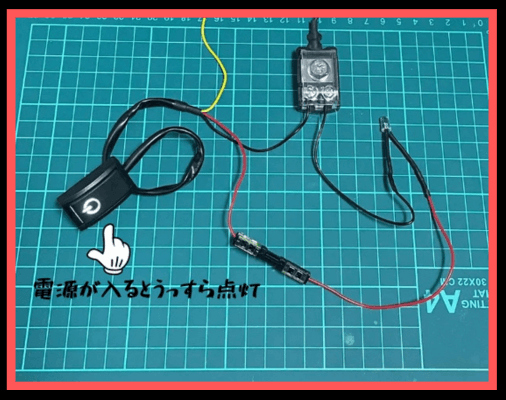

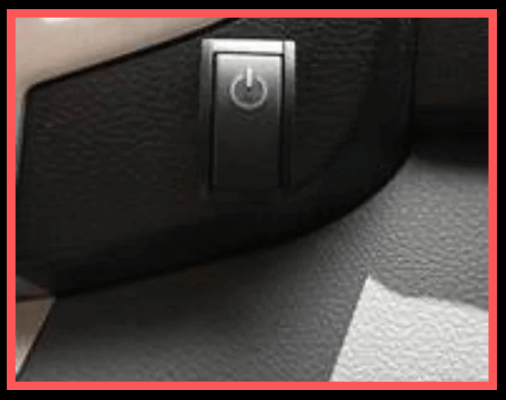

・電源が入るとほんのり点灯。

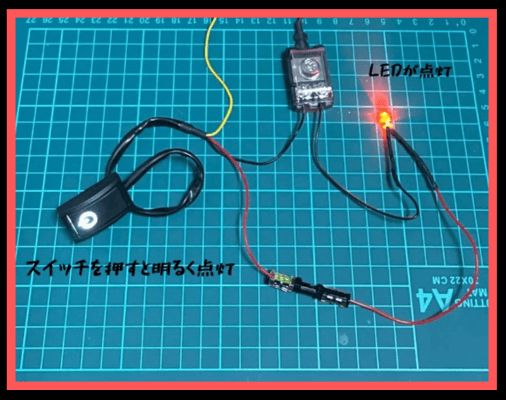

・スイッチONでは明るく点灯。

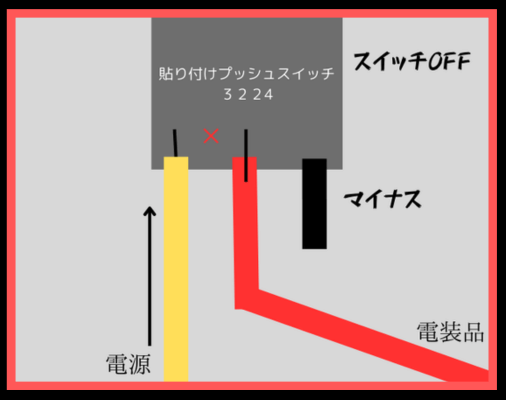

もう一度押すと解除されてOFF

画像に alt 属性が指定されていません。ファイル名: %E8%B2%BC%E3%82%8A%E4%BB%98%E3%81%91%E3%83%97%E3%83%83%E3%82%B7%E3%83%A5%E3%82%B9%E3%82%A4%E3%83%83%E3%83%81%EF%BC%93%EF%BC%92%EF%BC%92%EF%BC%93-4-1.png

逆にもう一度押すと接点が遮断される
ので電気が流れなくなります。

電気が流れない=電装品も強制的にOFFになる。

まとめると

・スイッチを押し込むとON
スイッチのマイナスを繋げるとLEDが点灯
・もう一度押すと解除されてOFF

スイッチの押し加減によって使い分ける事ができます。

貼り付けプッシュスイッチの種類について

続いて貼り付けプッシュスイッチの種類についてです。

スイッチの種類には以下のものがあります。

・貼り付けプッシュスイッチ(3223)
・貼り付けプッシュスイッチ(3224)
・貼り付けプッシュスイッチ(3225)

貼り付けプッシュスイッチ(3223)

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-09-19T012110.008-1.png

1つ目は貼り付けプッシュスイッチ(3223)です。

今回の記事でも紹介しているスイッチ。

3223はスタンダードタイプで、ON-OFFに
よって電源の点灯・消灯が出来ます。

貼り付けプッシュスイッチ3223について、さらに詳しく知りたい方は以下記事を参考にしてみてください。

【初心者向け】貼り付けプッシュスイッチ(3223)の基本性能と使い道
車のカスタムパーツとして役立つエーモンの貼り付けプッシュスイッチ。組み合わせ次第で便利に使える事から、カスタム目的で購入する方も少なくありません。ですが、初心者の場合どんな性能があるのか分からず、気になる方もいるでしょう。今回はそんな貼り付けプッシュスイッチについて性能や種類など詳しく解説します。

貼り付けプッシュスイッチ(3224)

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-09-19T011521.185-1.png

2つ目は貼り付けプッシュスイッチ(3224)です。

3224はON-OFFでマークの
明るさ(白)が変わるのが特徴です。

・電源が入るとほんのり点灯。
・スイッチONでは明るく点灯。

スタンダードタイプに比べると
中のLEDが追加されています。

貼り付けプッシュスイッチ(3225)

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-09-19T011728.509-1.png

3つ目は貼り付けプッシュスイッチ(3225)です。

3225はスイッチのON-OFFに関係なく
照光(白)できるのが特徴です。

やり方次第ではスイッチONの時のみ照明が
点灯。OFFにした場合は消灯となります。

貼り付けプッシュスイッチ3224のおすすめの使い方はこれ

ここからはおすすめの使い道に
ついても紹介します。

この方法しかないという訳では無いので、
参考程度に覚えておきましょう。

・自分のタイミングで電装品を動かしたい
・普段は電装品を動かしたくない
・消し忘れ防止としても役立てたい

自分のタイミングで電装品を動かしたい

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-09-19T022143.463-1.png

カスタム好きの方ならわかると思いますが、
常時点灯でなく『自分のタイミングで動かしたい』

こういった考えの方は意外と多いの
ではないでしょうか?

例えば電装品によってはこのタイミングで
動かすのが自分にとっては理想!

など人によって様々な意見があると思います。

貼り付けプッシュスイッチは、そんな時に
こそ便利と言えます。

ちなみに、電装品を動かすための配線のつなぎ方については以下でまとめているので合わせて参考にしてみてください。

貼り付けプッシュスイッチ3224×LEDを組み合わせた配線のつなぎ方と作動確認方法
どうやって配線を繋げればいいのだろう。使い方がいまいちわからない。こんな方向けに貼り付けプッシュスイッチ3224とLED(電装品)を使った配線のつなぎ方や点灯方法をまとめています。今回の方法は任意で電装品を切り替えて使いたい方におすすめなので参考にしてみてください。

普段は電装品を動かしたくない

貼り付けプッシュスイッチ

また、普段は電装品を動かしたくないと
いう方にもおすすめですね!

例えば外につけてるアンダーネオンなどは、昼間に点灯した所であまり目立たず効果は薄いですよね?

他にも普段は電気を使いすぎるから
使い分けて使用したいなど。

こんな時に便利な商品です!

消し忘れ防止としても役立てたい

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2023-03-16T050903.578-1.png

あとは消し忘れ防止として役立てるのもおすすめです。

・スイッチONで明るく点灯
・スイッチOFFで消灯

というようにON/OFFに合わせて切り替えができます。

ただしこんな場合には注意が必要

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-31-1.png

ただしこんな場合には注意が必要です。

・24V車には使えない
・使用可能電流に注意

24V車には使えない

まず24V車には使えないという事。

貼り付けプッシュスイッチ3224は12V車専用
なので、使う場合には必ず12V車限定にしましょう。

これって24V車に使うとどうなるの?

ヒューズが切れるのはもちろんだけど、配線が燃える事にもなるからおすすめはできないね。

使用可能電流に注意

もう一つは使用可能電流に注意する事。

使用可能電流は配線内に流せる電流の事で、
基準値内に収める事で安全に使用できます。

たとえば

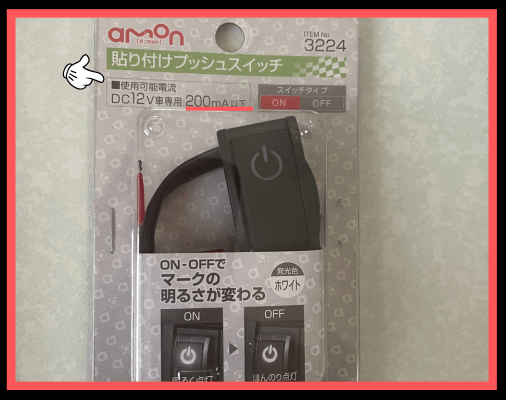

貼り付けプッシュスイッチ3224の使用可能電流は200mA以下。

このままでは使えないので一度
A表記に直す必要がありますが…

200mA⇒0.2A。

2Aを超えないように電装品と組み合わせれば大丈夫です。

ちなみにA(アンペア)に直すやり方は以下記事でまとめているので合わせて参考にしてみてください。

車の配線に流せる電流容量の限界と電流値(アンペア)を求める計算式
一般的に車の配線には流せる電流容量の限界が決まっています。○○までは流せる。○○以上は危険というように。当然限界を超えれば配線が燃えるなどのトラブルになる事もあるため、超えないように電流値(アンペア)を求める計算式を知っておく必要があります。

このように、活用法だけでなく注意点も
いくつかあるので一緒に覚えておきましょう。

スイッチの基本を理解してカスタムとして役立てよう!

以上、エーモン貼り付けプッシュスイッチ(3224)の基本性能と使い道を解説しました。

今回の記事のおさらいです。

貼り付けプッシュスイッチ3224ってどんなパーツ?
・基本は電装品を任意でON-OFFする事
・スイッチに連動してLEDが点灯・消灯する
・取り付けるのに穴あけ加工が要らない
貼り付けプッシュスイッチの種類
おすすめの使い道
・自分のタイミングで電装品を動かしたい
・普段は電装品を動かしたくない
・消し忘れ防止としても役立てたい

貼り付けプッシュスイッチは、使い方次第で便利なパーツなので、用途に合わせて使い分けてみましょう!
