【電源の基礎知識】自動車のボディアースとは?車体に繋げる必要性や意味とは?

車の電源の種類と探し方
この記事は約5分で読めます。

・電装品にはアースが必要って聞いたけど本当なの?
・アースは何のために取るものか知りたい
・実際にどうやってボディアースを取るのか教えてほしい

そんな悩みにお応えします。

今回の記事を読む事で、車のボディアース(マイナス)について理解が深まり、読んだその日からでも実践できますよ。

私自身は今は退職しましたが、

・車の整備士
・趣味のカスタムとして

合計すると10年以上は作業に携わってきました。

ただ最初に言っておきますと、自分本位で作業をしてしまうと、車を弄る度に『この電源ってなんだっけ…どうやってとればいいのか…』と考えてしまい手が止まります。

しかし、車の作業は模型の組み立てと同じもの。

よく勘違いされがちな『整備士だから出来るんでしょ?』という訳ではありません。

基本を理解して作業すればスラスラと
手が動きますよ。

私自身も失敗を繰り返した中で、基本を理解したからこそ出来るようになりました。

なので、皆さんもこの機会に基本を覚えて
実践に役立てていきましょう!

スポンサーリンク
スポンサーリンク

車のボディアースは車体にマイナスをあてて取る事!

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-03-07T160102.603-1.png

まず初めに、アース(ボディーアース)とは何か?についてご紹介します。

ボディーアースとは、ボディ。つまりは車体に
接続するマイナス線の事です。

通常、電気にはプラスとマイナスがあります。

電装品などの部品はこのプラスとマイナスの
2つが合わさる事で初めて作動します。

なので、ACC電源にしろイルミ電源にしろ
必ずマイナスの電気も一緒に取る必要があります。

たとえるなら、乾電池がわかりやすいかな。

悩む人
悩む人

乾電池?

そう。昔、理科の実験で乾電池に豆電球をつないで点灯させる実験ってやったことないかな?

以下のものですね。↓

画像に alt 属性が指定されていません。ファイル名: 小見出しを追加-2021-10-20T000526.300.png

悩む人
悩む人

記憶にあるような無いような…

豆電球にもプラスとマイナスがあります。

プラスだけでは点灯せず、逆にマイナス
だけでも点灯しない。

プラス・マイナス2つが繋がって初めて
点灯するのです。

簡単に言えば、プラスとマイナスが
繋がることで接点が切り替わる。

切り替えスイッチのようなもの
思えばわかりやすいでしょう。

これが懐中電灯でいえば、正しい向きに
合わせる事で点灯しますよね?

逆に間違った向きに入れてしまうと
点灯する事がありません。

構造でわかると思いますが、
どちらか片方では意味を成しません。

プラス・マイナス両方を繋げる事で
初めて点灯します。

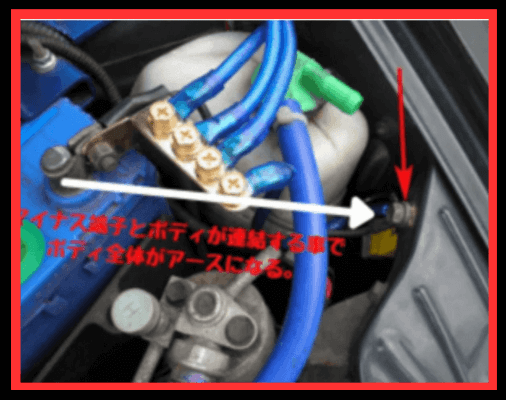

車体にボディアースをする必要性は?

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-03-16T140423.692-1.png

続いて気になるのがボディアースの
必要性でしょう。

何故ボディにマイナスを接続する
必要があるのか?

それは、バッテリーのマイナスがボディに直接
接続されている事が関係しています!

たとえば、もし『マイナスを追加しよう』と
なった場合に、

マイナスがバッテリー側だけ
だったとしましょう。

この場合、電装品1つにつき
マイナスが必要になりますよね?

しかも車内に必要なら延長する必要もあります。

マイナスが1つならいいですが、
その都度追加で増やす事になった場合…

マイナスが足りなくなるのは確実ですよね?

では逆に、画像のようにボディに
アースした場合を見てみましょう。

ボディにアースすると、マイナスの電気が
金属部分全体に流れる事になります!

例えるならプラスの電気と同じに考えれば
わかりやすいと思います。

プラス電源を取る場合、配線と接続するとお互いが繋がりあって電気が配線側へ流れるよね?

悩む人
悩む人

うんうん。

マイナスも考え方は同じで、お互いが繋がりあって電気が配線側へ流れるって思えばわかりやすいと思うよ。

バッテリーのマイナスがボディに接触すると、
車体全体にマイナスの電気がいきわたります。

すると、室内にもマイナスがいきわたるので、

ボディに接続すればバッテリーのマイナスに
接続した事と同じになります。

その結果、電装品の追加でマイナスが
必要になった時に、

ボディからアースが取れるわけです!

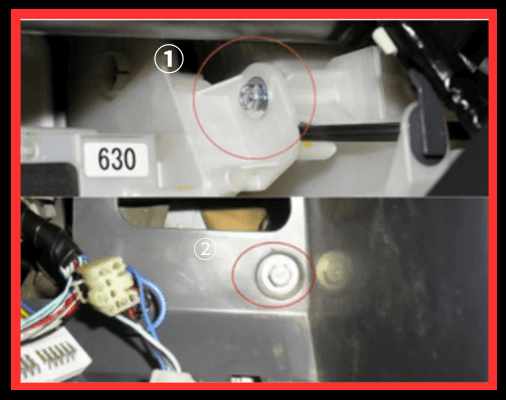

ただし、ボディ=すべてがアースにはならないため注意が必要!

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-03-16T140649.132-1.png

ただし、ここで注意していただきたいのが
ボディ=どこでもいいではない事。

悩む人
悩む人

え…ダメなの?

たまに見かけるけど、プラスチックや樹脂部分は電気を通さないからアースは取れないんだよね。

そのことが原因で、電装部品を
取り付けたのに点灯しない。

もしかして壊れてる?』と
勘違いする方が意外と多いです。

そもそもアースに落ちきってないので、
電装品が反応しないのは当たり前です…

悩む人
悩む人

じゃあどこにアースするのが正解なの?

それについては次で詳しく紹介するね。

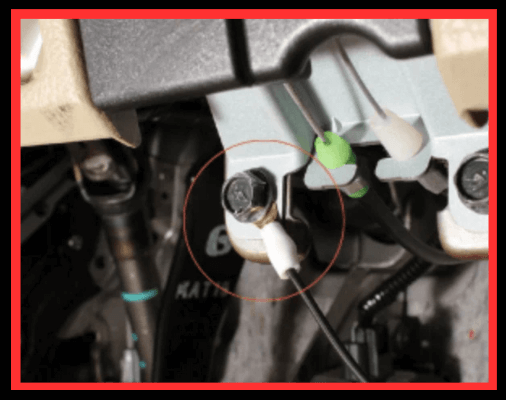

ボディアースを接触不良なくとる正しい場所!

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-03-16T140835.017-1.png

それでは最後に、ボディアースを取る
正しい場所を説明して締めたいと思います。

ボディーアースが取れるのは、
むき出しの部分。

つまりは金属の鉄板になっているところです!

画像でいえば

・ドア付近の赤〇部分。
・エンジンルームならフレーム全体ですね。

初心者の方は難しそうと思う
かもしれませんが、

実際自分で作業してみると1分かからずに
アースに落とすこともできます。

今回は省略しますが、合わせて
探し方についても知っておくと、

これからの作業で役立つこと間違いなしです!

記事のまとめ

以上、自動車のボディアースに
ついて紹介しました。

今回の記事をまとめると

・ボディーアースは、車体に接続するマイナス線
・プラスと合わせて繋げることで電装品が動く
・車体にアースする理由=ボディ全体にマイナスをいきわたらせるため
・マイナスを取るならむき出しの鉄板もしくはフレーム部分

ボディアースは、電装品を自分で扱う上で
作業において基礎ともいえることです。

ボディアースについて知っておかないと、
そもそも車をカスタムする事さえできません。

これから先自分で挑戦するなら
必要ともなる知識なので、

ぜひこの機会に知識を吸収して
これからに役立ててみてください!
