デジタル検電テスターを使った【プラス・マイナス・導通】を調べる手順

検電テスター
この記事は約5分で読めます。

デジタル検電テスターの使い方が知りたいんだけど。プラス・マイナス・導通が調べられると聞いたけど。どうやって使えばいいの?

このような悩みはありませんか?

実は過去私も同じように悩んだ経験があります。

一般的に検電テスターと言えば車の
電源をとる場合に役立つパーツ。

※詳しくは以下を参考に
【初心者から学ぶ】検電テスターの仕組みと作業で役立つ2つの活用法
検電テスターは一見するとあまり使えなそうなイメージですが、条件次第では2つのパターンから活用できるのでおすすめとなります。

どんなパーツなのかは何となく分かっていたものの、デジタルという事で使い方に関してはいまいち分かっていませんでした。

ですが、実際に使い方を学んだことで様々な作業で役立てる事ができるようになりました。

一見するとあまり使わなそうなパーツですが、電装品関係でプラスやマイナスの電源を取る際には必需品とも言えるので使い方を覚えて役立ててみてください。

スポンサーリンク
スポンサーリンク

作業前の下準備

それではさっそく作業に入りますが、まず初めに作業前にやる下準備から紹介します。

裏側のカバーを外す

画像に alt 属性が指定されていません。ファイル名: %E3%83%97%E3%83%A9%E3%82%B9%E9%9B%BB%E6%BA%90-12-1.png

デジタル検電テスターは買った状態では使えないので、最初に電池を入れる事から始めましょう。

電池については、画像のようにカバーを
外すと差込口が出てきます。

ちなみに付属のボタン電池はあくまで動作確認用なので、実践で使う場合にはデジタル検電テスターと一緒に別途電池を用意しましょう。

※デジタル検電テスター1142は現在廃盤なので代用として3512を使います。

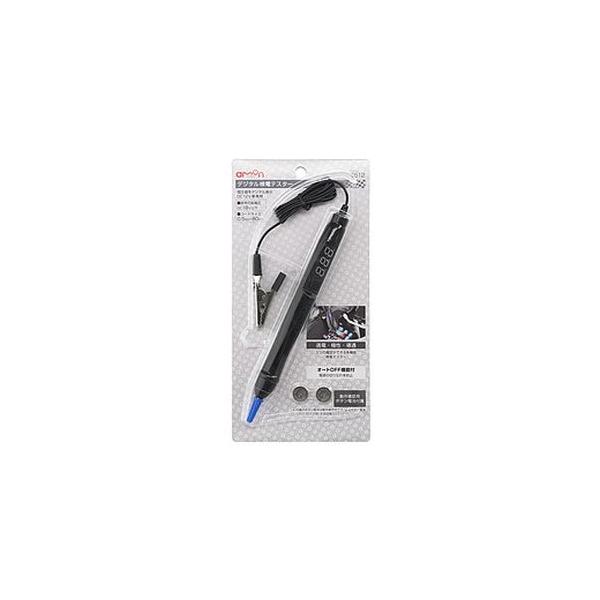

エーモン工業
