【初心者向け】エーモン平型端子の基本構造と作業で使える端子の種類

平型端子
この記事は約8分で読めます。

平型端子ってどんなパーツ?電源確保に使えるって聞くけど本当?詳しく知りたいから詳細を教えてよ。

こういった疑問にお答えします。

まずこの記事を書いた自分は

画像に alt 属性が指定されていません。ファイル名: %E2%9C%85%E5%85%83%E8%87%AA%E5%8B%95%E8%BB%8A%E6%95%B4%E5%82%99%E5%A3%AB-2-1.png

この記事がおすすめな人

✅平型端子の基本構造が知りたい
✅平型端子の種類が知りたい
✅平型端子の使い方が知りたい

この記事では、平型端子を使う上で知っておきたい基本構造や作業で使える端子の種類について解説していきます。

基本構造を事前に理解しておけば、実際にどんなパーツなのかを知るきっかけとなります。

結果として、本当に使えるパーツなのかがわかります。

また、記事の後半では簡単な活用法も解説しているので、ぜひ最後までご覧ください。

ちなみに、今回紹介する内容については以下の順番で確認していくとわかりやすいからおすすめです。

スポンサーリンク
スポンサーリンク

平型端子の役割や仕組みについて

画像に alt 属性が指定されていません。ファイル名: %E3%82%AF%E3%83%AF%E5%9E%8B%E7%AB%AF%E5%AD%90%E3%81%A8%E3%81%AF-8-1.png

それではまず平型端子について見ていきましょう。

平型端子はスイッチの電源を取るパーツ

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-2022-05-29T102956.188-1.png

平型端子は、電装部品を取り付ける際に便利な部品です。

電源を確保する際に、電源側のオスまたはメス端子と繋げることで電気の伝達ができるパーツです。

はんだを使わず簡単にプラスとマイナスを接続することができる端子です。

電源側の確保はギボシに頼ることになりますが、引いてきた電源をスイッチの端子部分に差し込む事で電源の確保ができます!

主に、

・スイッチ類
・スピーカー

2つがあります。

本体の電源を確保する箇所がコの字になっているので、メス側を使用することで差し込む事が出来ます。

この工程により電装品に電気を伝える事が出来ます!

端子の仕組みについて

続いて平型端子の仕組みについて。

先ほども言ったように、電源側のオスまたはメス端子と繋げることで電気の伝達ができるパーツ。

端子を繋いでる間は繋げた電源で電気がながれ、
条件を満たした時のみ遮断する仕組みです。

端子を繋いでる間は繋げた電源で電気がながれる

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T174430.356-1.png

まず、端子を繋いでる間は繋げた電源で電気がながれる仕組みになります。

電気が流れる仕組みとしては、端子全体に電気が伝わる事で電源側とつなげた時にスムーズに導通できる。

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T174536.949-1.png

画像なら赤〇の部分。

そのままでは、銅線と端子が離れているので電気を伝えることはできない。

ですが、端子を剥き出しの銅線にかしめて接触させることで、端子全体に電気が伝わる事となります。

端子全体に電気が伝わる事で、電源側⇒電装品側それぞれをつなぐ事で電気の導通がされて電気が流れる訳です。

端子を抜くоrつないだ電源以下で遮断される

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T174648.602-1.jpg

逆に電気の遮断をしたい場合は、

・端子を抜く
・つないだ電源以下にする

いずれかです。

たとえばつないだ電源以下にする場合。

ONの時に電気が流れると仮定すると…

画像に alt 属性が指定されていません。ファイル名: %E7%AB%AF%E5%AD%90%E3%81%A8%E9%8A%85%E7%B7%9A%E3%81%8C%E6%8E%A5%E8%A7%A6%E3%81%99%E3%82%8B%E4%BA%8B%E3%81%A7%E9%9B%BB%E6%B0%97%E3%81%8C%E4%BC%9D%E3%82%8F%E3%82%8A%E3%82%84%E3%81%99%E3%81%8F%E3%81%AA%E3%82%8B%E3%80%82-2-1.png

ON~エンジンスタート時は常に電気が流れる仕組み。

ONより下。ACC~エンジンOFFまでは電気が遮断される事になります。

エーモンで使われる平型端子の種類

画像に alt 属性が指定されていません。ファイル名: %E3%82%AF%E3%83%AF%E5%9E%8B%E7%AB%AF%E5%AD%90%E3%81%A8%E3%81%AF-9-1.png

続いてエーモンで使われる平型端子の種類です。

平型端子には

・平型端子3309
・平型端子3310
・平型端子3311
・平型端子3312
・平型端子3313

・平型端子3314
・平型端子3345
・平型端子3346
・平型端子3347
・平型端子3351

10種類があります。

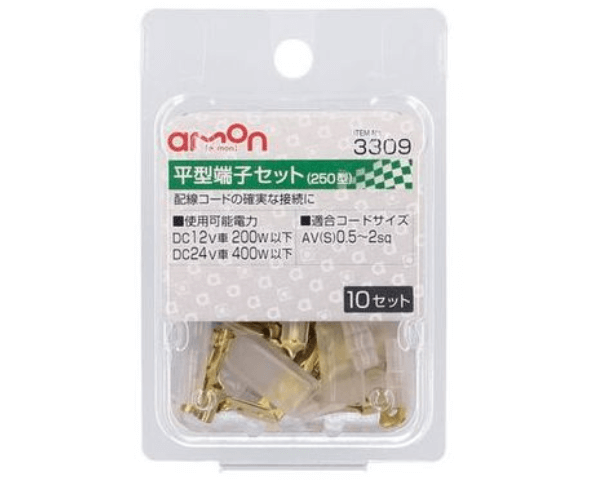

平型端子3309

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T215532.928-1.png

【仕様】
・使用可能電力:
 DC12V車200W以下
 DC24V車400W以下
・適合コードサイズ:AV(S)0.5〜2sq
・端子規格:250型
・材質:
 端子/黄銅(防錆処理)
 スリーブ/PVC

【内容物】
・平型端子(オス)×10
・平型端子(メス)×10
・オススリーブ×10
・メススリーブ×10

エーモンから出ている10個セットの平型端子になります。

雑貨&カー用品 アーティクル
¥365 (2023/06/09 16:37時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3310

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T215736.120-1.png

【仕様】
・使用可能電力:
 DC12V車200W以下
 DC24V車400W以下
・適合コードサイズ:AV(S)0.5〜2sq
・端子規格:250型
・材質:
 端子/黄銅(防錆処理)
 スリーブ/PVC

【内容物】
・平型端子(オス)×35
・平型端子(メス)×35
・オススリーブ×35
・メススリーブ×35

エーモンから出ている35個セットの平型端子になります。

¥767 (2022/12/02 22:30時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3311

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T220212.673-1.png

【仕様】
・使用可能電力:
 DC12V車200W以下
 DC24V車400W以下
・適合コードサイズ:AV(S)0.5〜2sq
・端子規格:250型
・材質:
 端子/黄銅(防錆処理)
 スリーブ/PVC

【内容物】
・平型端子(メス)×30
・メススリーブ×30

エーモンから出ている30個セットの平型端子になります。

エーモン工業
¥493 (2022/12/02 22:31時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

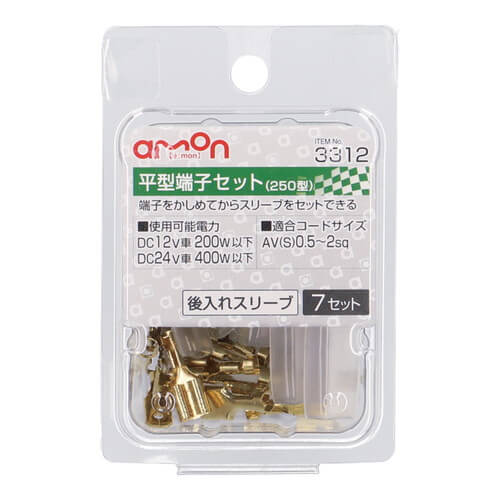

平型端子3312

画像に alt 属性が指定されていません。ファイル名: 3312_L-1.jpg

【仕様】
・使用可能電力:
 DC12V車200W以下
 DC24V車400W以下
・適合コードサイズ:AV(S)0.5〜2sq
・端子規格:250型
・材質:
 端子/黄銅(防錆処理)
 スリーブ/PVC
【内容物】
・平型端子(オス)×7
・平型端子(メス)×7
・オススリーブ×7
・メススリーブ×7
エーモンから出ている7個セットの平型端子になります。

250型はスイッチ類に多く使用されるオスメスタイプです。
雑貨&カー用品 アーティクル
¥314 (2023/06/09 16:37時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3313

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T220715.496-1.png
【仕様】
・使用可能電力:
 DC12V車140W以下
 DC24V車280W以下
・適合コードサイズ:AV(S)0.5〜1.25sq
・端子規格:110型・187型
・材質:
 端子/黄銅(スズメッキ)
 スリーブ/PVC

【内容物】
・平型端子110型(オス)×8
・オススリーブ110型×8
・平型端子187型(オス)×8
・オススリーブ187型×8

エーモンから出ている8個セットの平型端子になります。

平型端子110型と平型端子187型がセットになっているので、メインに使い方に最適です。
エーモン工業
¥264 (2022/12/02 22:32時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3314

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-2022-05-29T105435.686-1.png

【仕様】
・使用可能電力:
 DC12V車140W以下
 DC24V車280W以下
・適合コードサイズ:AV(S)0.5〜1.25sq
・端子規格:110型・187型
・材質:
 端子/黄銅(スズメッキ)
 スリーブ/PVC
【内容物】

・平型端子110型(メス)×8
・メススリーブ110型×8
・平型端子187型(メス)×8
・メススリーブ187型×8

3314は平型端子のメス型をセットで合わせたものです。

110型や187型はスピーカーによく使われるタイプです。

エーモン工業
¥264 (2022/12/02 22:34時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

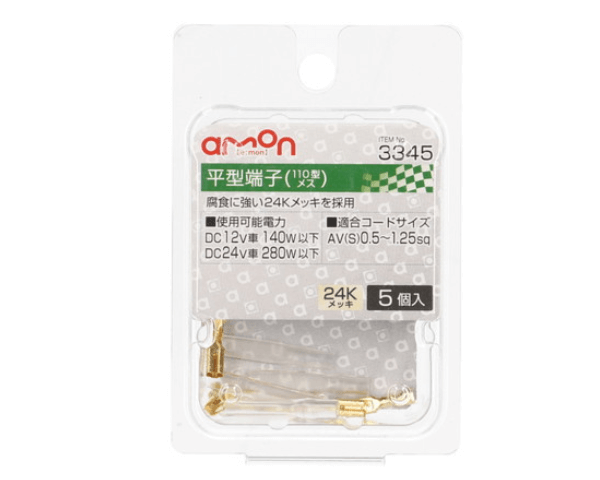

平型端子3345

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T221421.275-1.png

【仕様】
・使用可能電力
 DC12V車:140W以下
 DC24V車:280W以下

・適合コードサイズ
 AV(S)0.5〜1.25sq
・24Kメッキ

【内容物】
・入り数:5個

エーモンから出ている平型端子3345のメスセットになります。

110型のメスなので、細いタイプのオス型と合わせるのに最適です。

エーモン工業
¥357 (2022/12/02 22:35時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3346

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T221552.935-1.png

【仕様】
・使用可能電力:
 DC12V車 140W以下
 DC24V車 280W以下

・適合コードサイズ:
 AV(S)0.5〜1.25sq
・24Kメッキ

【内容物】
・入数:5個

エーモンから出ている平型端子3346のメスセットになります。

3345との違いはサイズが違う事。

110型が一番細く、次に187型が太くなります。

エーモン工業
¥357 (2022/12/02 22:35時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

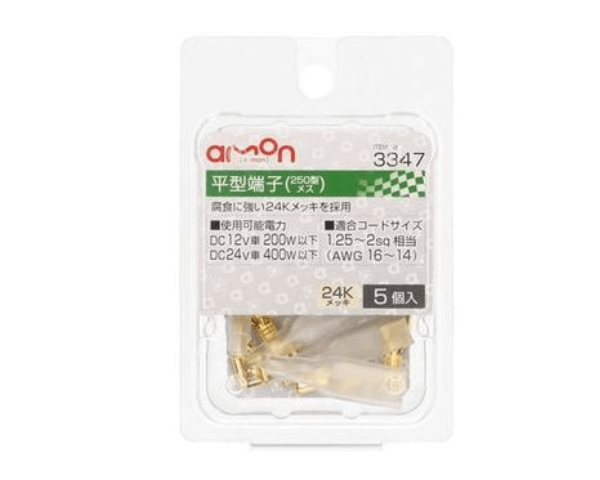

平型端子3347

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-12-02T222606.108-1.png

【仕様】
・使用可能電力:
 DC12V車 200W以下
 DC24V車 400W以下

・適合コードサイズ:
 1.25〜2sq相当(AWG16〜14)
・24Kメッキ

【内容物】
・入数:5個

エーモンから出ている平型端子3347のメスセットになります。

3347は250型と一般的によく使われるタイプで、スイッチなどに使う場合に最適です。

エーモン工業
¥396 (2022/12/02 22:36時点 | Yahooショッピング調べ)
\楽天ポイント5倍セール!/
楽天市場

平型端子3351

画像に alt 属性が指定されていません。ファイル名: 3351_L-1.jpg

【仕様】
・使用可能電力:
 DC12V車 140W以下
 DC24V車 280W以下
・適合コードサイズ:AV1.25sq
・平型端子用

3351は分岐したい場合に役立つパーツです。

平型端子の中では唯一、二又で分岐ができます。

\楽天ポイント5倍セール!/
楽天市場

数ある中から作業に役立つ平型端子

画像に alt 属性が指定されていません。ファイル名: %E3%82%AF%E3%83%AF%E5%9E%8B%E7%AB%AF%E5%AD%90%E3%81%A8%E3%81%AF-10-1.png

種類についてはわかったけど、車で使う場合はどう使えばいいの?

それだったらスイッチやスピーカーの電源確保などが最適だね。

平型端子3347はスイッチの端子に接続

画像に alt 属性が指定されていません。ファイル名: %E6%8C%9F%E3%82%80%E7%AE%87%E6%89%80%E3%81%8C%E4%B8%A1%E6%96%B9%E3%81%A8%E3%82%82%E8%A2%AB%E8%86%9C%E3%81%AB%E3%81%8B%E3%81%B6%E3%81%95%E3%82%8B%E3%81%AE%E3%81%AF%E3%83%80%E3%83%A1%EF%BC%81-6-1.png

平型端子3347はスイッチ類に最適です。

250型と太めのサイズなので、
トグルスイッチやロッカスイッチなど。

特定のスイッチの端子につなぐのおすすめです。

平型端子3345や3346はスピーカーの端子接続へ

画像に alt 属性が指定されていません。ファイル名: %E5%B0%8F%E8%A6%8B%E5%87%BA%E3%81%97%E3%82%92%E8%BF%BD%E5%8A%A0-2022-05-29T115405.516-1.png

平型端子3345や3346はスピーカーに最適です。

スピーカーの端子への接続は細いタイプがメインなので、110型や187型のメスがおすすです。

特に複数ある中でも、3345や3346
メスセットなので専用として使う場合に最適です!

このように仕組みを理解した上で使い分けることができれば、平型端子は使いやすいパーツと言えます。

基本を理解して平型端子を正しく使おう!

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-02-28T014440.916-1-19.png

エーモン平端子の基本構造と作業で使える端子の種類について解説しました!

今回の記事の内容をまとめると以下のとおりです。

平型端子の役割
平型端子はスイッチの電源を取るパーツ
エーモンで使われる平型端子の種類
車で使える平型端子
平型端子3347はスイッチの端子に接続
平型端子3345や3346はスピーカーの端子接続へ

平型端子は、スピーカー配線やスイッチなど様々活用ができます。

使い方次第で便利なパーツなので、平型端子の基本を理解して作業に役立ててみましょう!

次は110・187・250型の違いと役立つ活用法についても見ておこう。
