アース用端子って何?どんな仕組みなの?どうやって使うパーツなの?
このような悩みはありませんか?
通常アース用端子と言えば、エーモンから出ているパーツの一つ。
主にマイナスを取るのに役立つパーツと言われますが…
実際に使ったことがないと
・実際に使えるのかななど
疑問に思う方もいる事でしょう。
そこで今回の記事では、
✅使い方
✅通常のマイナスを取るのとどっちがおすすめなのか
それぞれ順を追って解説していきます。
記事を最後まで読むことで、どんなパーツなのか?またはどうやって使うパーツなのかを知る事ができます。
そのため、まずはどんなパーツなのかを明確にした上で本当に使えるのかを確認してみましょう。

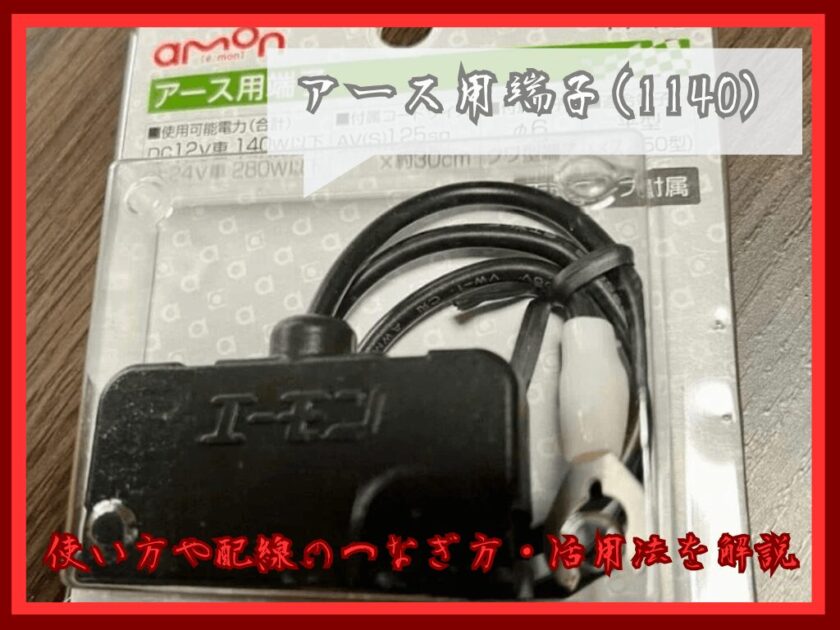

アース用端子(1140)について
タイトルにある【アース用端子】について。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_600,h_480/http://masaki.icu/wp-content/uploads/2022/04/名称未設定のデザイン-2022-04-30T101847.999-1.png)
アース用端子について聞きたいんだけど。どんなパーツなの?
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_92,h_92/http://masaki.icu/wp-content/uploads/2022/04/%E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-04-30T094750.330-1-2.png)
簡単に言えばマイナスを分岐できるパーツだね。

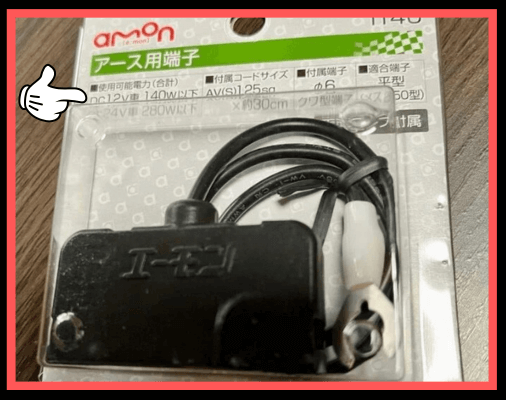

アース用端子(1140)は、名前の通りアース。つまりは電装品に必要なマイナスを複数分岐できるエーモン製の部品になります。

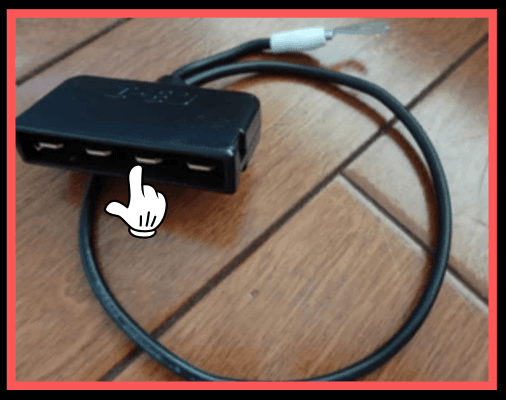

電源側にクワガタ端子。分岐側が平形端子を差し込めるようになっていて、最大で4つまでマイナス電源の確保ができます。
仕組みについては以下の通り。
まず
②のように分岐側へと電気が伝わります。
伝わった電気はそれぞれ4箇所に伝わる流れです。
その結果として、最大で4か所からマイナスが取れるという訳です。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_92,h_92/http://masaki.icu/wp-content/uploads/2022/04/%E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-04-30T094750.330-1-2.png)
更にメリット・デメリットも気になる方は以下記事を参考にしてみましょう。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_160,h_90/http://masaki.icu/wp-content/uploads/2020/12/名称未設定のデザイン-84-1-160x90.jpg)
アース用端子の使い方

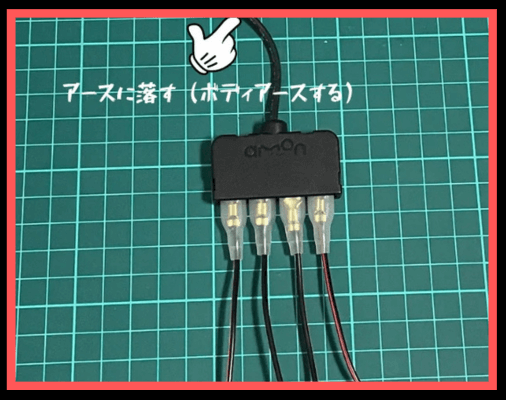

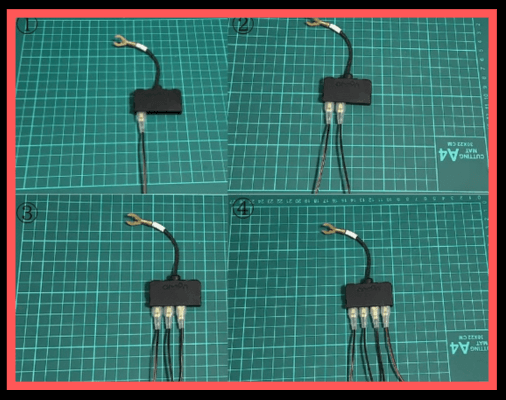

実際につなげれば画像のようになります。

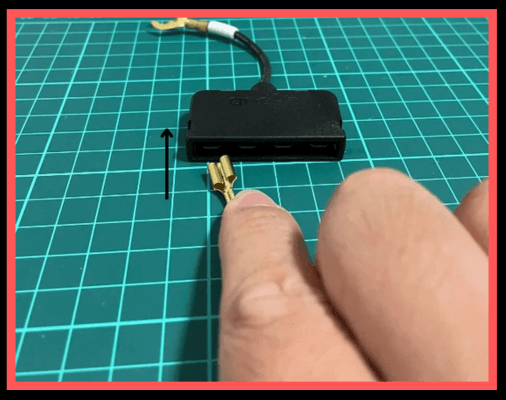

先端のクワガタ端子はボディーアースに落としてボルトで固定。分岐側は平型端子のメスを必要数さしこむだけ。
手間のかかる作業ではないので、
初心者の方でも簡単に取り付けができます。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_92,h_92/http://masaki.icu/wp-content/uploads/2022/04/%E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2022-04-30T094750.330-1-2.png)
詳細は省くので、アース用端子のつなげ方については次の記事を合わせて参考にしてみてください。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_160,h_90/http://masaki.icu/wp-content/uploads/2022/08/見出しを追加-2024-04-06T223522.458-1-160x90.jpg)
通常のマイナスを取るのと比べるとどっちがいい?
ここまでがアース用端子の基本性能や使い方となりますが、では通常のマイナスを取るのとはどう違うのかについて最後に確認してみましょう。
通常クワ型端子を繋げるとなれば、ボルトの間に忍び込ませて締め付ける事でマイナスが取れるもの。
繋げた数によって、その分でマイナスの
確保ができます。
たとえば
・4つ追加したい場合は4箇所アース
というように追加します。
ですが、通常の方法はあくまで少数で増やす場合の方法。
その都度追加ともなるとかさばったり。作る手間が増えたりと正直面倒な作業ではあります。
逆にアース用端子であれば電源側を1か所に留めることが出来るので、そのまま分岐して④箇所取る事ができます。
通常の方法なら1箇所。2箇所。3箇所と増やす必要がでますが…
アース用端子なら1つで済みます。
また、電装品を増やすたびに
かさばるアース線の心配もありません。
アース用端子の基本を知りカスタムに役立てよう!
以上、アース用端子1140の基本とおすすめの使い方を解説しました。
今回の記事のおさらいです。
記事でもわかる通り、アース用端子は
電装品に必要なマイナスを複数分岐できるパーツ。
通常のクワガタ端子がその都度増やしていくのに対して、アース用端子は先端のクワガタ端子をアースに落とせば最大4つまで分岐ができます。
特にカスタム前提で電装品を増やす場合に役立つパーツなので、
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_600,h_480/http://masaki.icu/wp-content/uploads/2022/04/名称未設定のデザイン-2022-04-30T103355.919-1.png)
・その都度マイナスを追加するのが面倒だな
・1つづつクワガタ端子を増やすと配線がかさばってやりずらいな
こんな方は是非とも【アース用端子】の活用がおすすめです。
